五軸加工中心如何設置坐標

發布時間:2015-04-01點擊次數:
.3+1:A軸或者日軸旋轉一定角度,再用XYZ三軸插補加工,使用坐標軸旋轉基準設定方法,可用普通的三維CAM軟件加工·
.3+2:A軸和B軸旋轉一定角度,再用XYZ三軸插補加工.也可使用普通的三維CAM軟件
.5軸聯動:使用XYZAB五軸同時聯動插補,可以加工較復雜的模型.要使用支持五軸聯動加工的軟件.
      為什么要對五軸加工中心坐標軸(A/B軸)旋轉后基準的重新計算

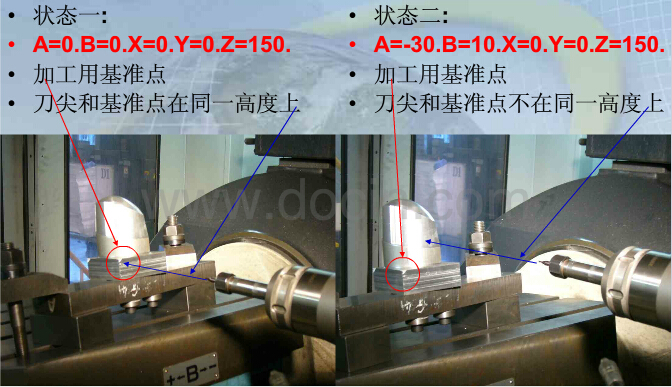

五軸加工中心坐標軸計算

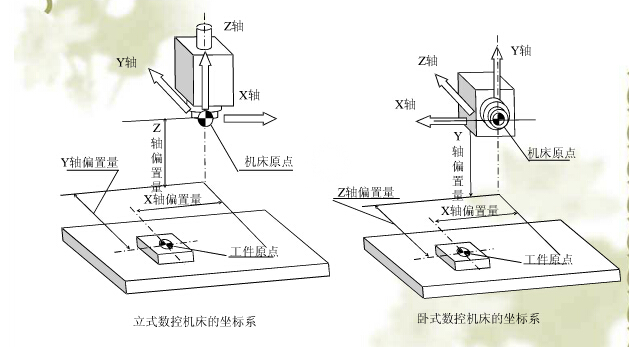

立式、臥式五軸加工中心坐標系的確定

  機床原點與機床坐標系
  機床原點
  ★機床坐標系的零點。這個原點是在機床調試完成后便確定了,是機床上固有的點。
  ★機床原點建立過程實質上是機床坐標系建立過程。
  機床坐標系
  ★以機床原點為坐標系原點的坐標系,是機床固有的生標系,它具有唯一性。
  ★機床坐標系是數控機床中所建立的工件坐標系的參考坐標系。
  工件原點與工件坐標系
  .工件原點:為編程方便在零件、工裝夾具上選定的某一點或與之相關的點。該點也可以與對刀點重合。
  .工件坐標系:以工件原點為零點建立的一個坐標系,編程時,所有的尺寸部基于此坐標系計算。
  .工件原點偏置:工件隨夾具在機床上安裝后,工件原點與機床原點間的距離。
